Современные электромобили и гибриды буквально нашпигованы десятками, а то и сотнями электрических разъемов. Они управляют всем: от высоковольтной батареи и двигателей до климат-контроля и стеклоочистителей. Эти разъемы ежедневно подвергаются экстремальным испытаниям: вибрация, перепады температур от -40°C до +100°C, вода (дождь, мойка, лужи), солевые реагенты, грязь, химические испарения.
Да еще производители, стремясь снизить стоимость, могут использовать менее стойкие пластики для корпусов разъемов, более простые и менее надежные уплотнительные кольца, дешевые контактные материалы, подверженные коррозии.
Вода, соль и электричество создают идеальные условия для:
• коррозии контактов, что приводит к повышению сопротивления, перегреву, потере сигнала, глюкам систем, отказу критичных узлов (ABS, ESP, управление двигателем/электромотором);
• утечек тока, которые вызывают потери энергии батареи, ложные срабатывания систем защиты;

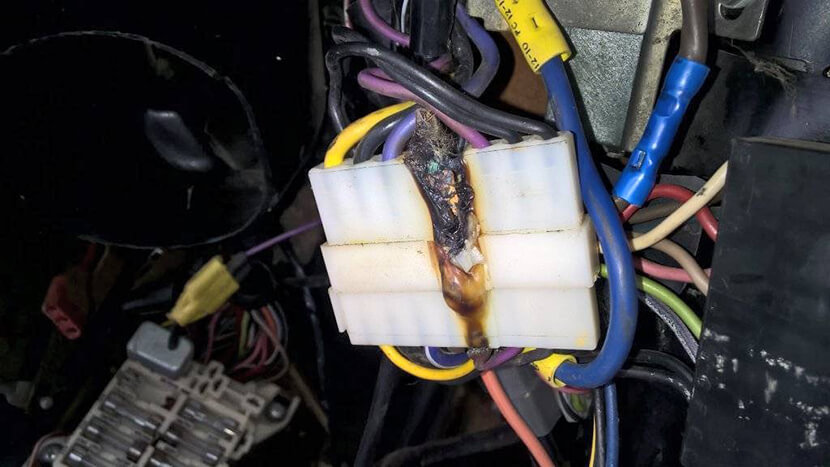

• короткого замыкания – потенциальной причины возгорания, особенно в высоковольтных цепях (400-800В!).
Пренебрежение проблемой может вылиться в дорогостоящую диагностику и замену поврежденных жгутов проводов и блоков управления. Герметизация разъемов – не опция, а необходимость для владельцев EV/PHEV, особенно в регионах с непростым климатом и агрессивными дорожными реагентами. Давайте вместе посмотрим, как вы можете инвестировать в безопасность и долговечность вашей дорогостоящей автомобильной техники.
Пошаговая герметизация – материалы и действия
Важно: высокое напряжение убивает! Перед работой с любыми разъемами, особенно вблизи высоковольтной батареи, моторов, блоков управления, обязательно выполните процедуру безопасного отключения высоковольтной системы (как указано в руководстве по эксплуатации). Обычно это занимает 10-15 минут после отключения 12В АКБ. Работайте только на холодном автомобиле.
Если у вас нет опыта, квалификации и понимания устройства высоковольтных систем, доверьте герметизацию критичных разъемов профессионалам в специализированном сервисе.
Материалы (их выбор критичен для результата!):

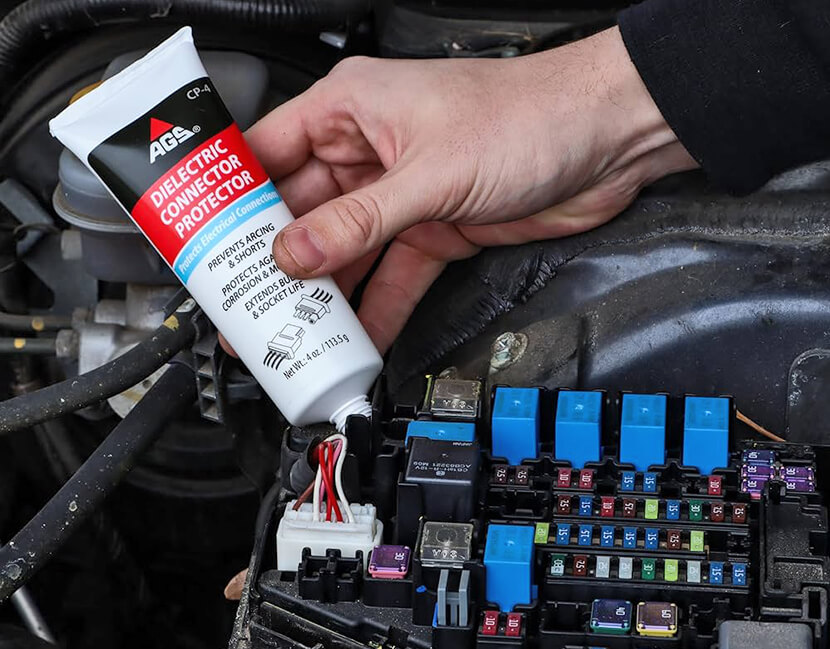

1. Диэлектрическая смазка – главный герой ваших манипуляций. Она не проводит ток, вытесняет влагу, защищает от окисления, сохраняет эластичность уплотнителей.
Смазка должна иметь высокую термостойкость (от -40°C до +200°C), стойкость к воде, соли, маслам, химикатам. В ее составе не должно быть силикона: некоторые силиконы могут выделять летучие вещества, вредные для контактов, и могут мешать адгезии других герметиков. К примеру, вы можете использовать: Permatex Dielectric Tune-Up Grease (81150), CRC Di-Electric Grease, Liqui Moly Electronic-Spray (смазка в спрее, удобна), Dow Corning DC4 (классика), российский EFELE SG-311.

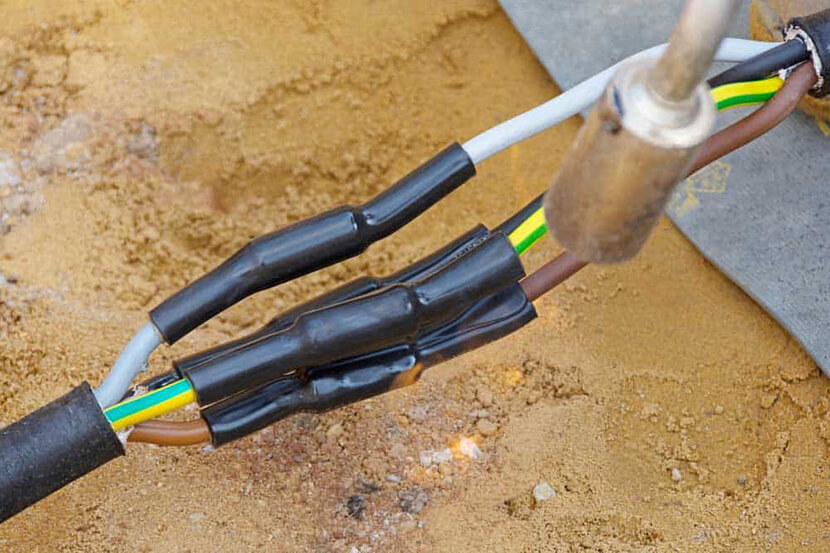

2. Термоусаживаемая трубка с клеевым слоем (например, TE Connectivity ATUM, 3M, Qualtek): используется для герметизации стыка разъема и ввода проводов в корпус разъема. Должна иметь высокую степень усадки (2:1, 3:1, 4:1), внутренний слой термоплавкого клея, проявлять стойкость к температурам, маслам и химии. Диаметр нужно выбирать под конкретный разъем или жгут.

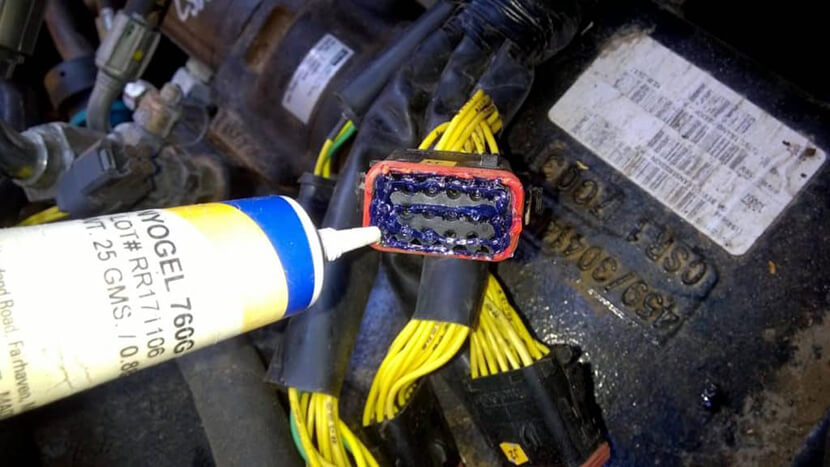

3. Герметик для разъемов, обычно двухкомпонентный: нужен для окончательной герметизации всего разъема (после сборки) в особо ответственных или поврежденных местах. Должен соответствовать следующим требованиям: гибкость после отверждения, диэлектрические свойства, термостойкость, химическая стойкость, адгезия к пластику. Не должен быть хрупким! Подойдет, к примеру, 3M Scotchcast, Dow Corronic Sylgard, MG Chemicals. Для правильного нанесения герметика нужен опыт!
4. Очиститель контактов (обязательно без смазки!): необходим для тщательной очистки контактов перед нанесением смазки. Нужен тот, который быстро испаряется, не повреждает пластик, удаляет окислы, грязь и масло, например, Kontakt Chemie Kontakt WL, CRC Electronic Cleaner, Permatex Electronics Cleaner.
5. Инструменты: щетки (нейлоновые, латунные), ватные палочки, безворсовые салфетки, фен для термоусадки, перчатки (нитриловые), защитные очки.
Последовательность действий
Этап 1. Подготовка и безопасность
1. Отключите 12В АКБ (отрицательная клемма).

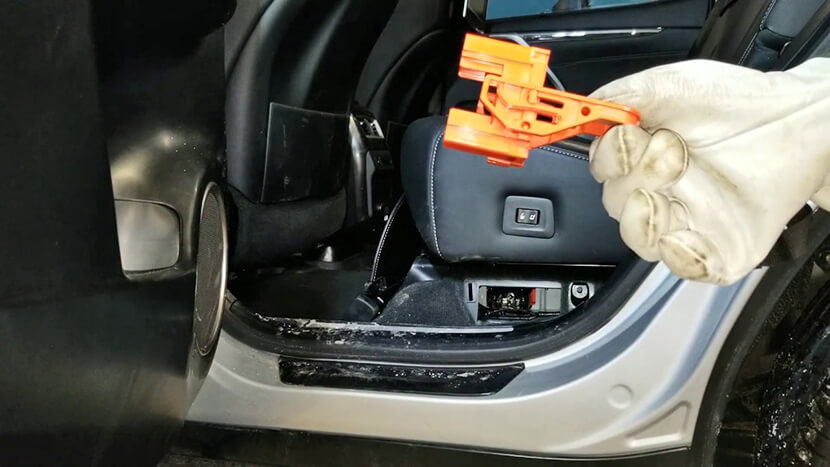

2. Выполните процедуру отключения высоковольтной системы по мануалу. Убедитесь, что система разряжена (это может сделать только специалист с помощью мультиметра высокого напряжения).
3. Определите разъемы, требующие внимания. В приоритете следующие:
• разъемы внизу кузова (близко к дороге);
• разъемы в колесных арках (грязь, вода, соль);
• разъемы под аккумуляторным отсеком;
• разъемы моторного отсека (особенно вблизи вентиляторов, где может затягивать воду);
• разъемы датчиков на ходовой части;
• разъемы зарядного порта (сам порт защищен, но разъемы за ним могут быть уязвимы).
4. Тщательно очистите внешнюю поверхность разъема и вокруг него от грязи щеткой или влажной тряпкой. Не допускайте попадания грязи внутрь!
Этап 2. Разборка и очистка (если возможно и безопасно)
1. Аккуратно разъедините разъем. Отщелкните все фиксаторы. Никогда не тяните за провода! Если разъем прикипел, используйте специнструмент или осторожно поддевайте корпуса.
2. Визуально осмотрите корпус на предмет трещин, деформации, поврежденных уплотнительных колец (если есть), а также контакты (вилки и розетки) – на предмет коррозии (белый, зеленый налет), потемнения от перегрева, загрязнения, наличия погнутых штырьков.
3. Очистка контактов:
1. Механическая: очень аккуратно используйте латунную щеточку подходящего размера или ластик только для удаления сильных окислов. Не царапайте!
2. Химическая: обильно промойте контакты с обоих сторон очистителем, дайте полностью высохнуть и повторите при необходимости.
3. Очистка корпуса: удалите всю грязь из пазов, вокруг уплотнителей (если есть). Просушите.
Этап 3. Нанесение диэлектрической смазки (основной метод профилактики)

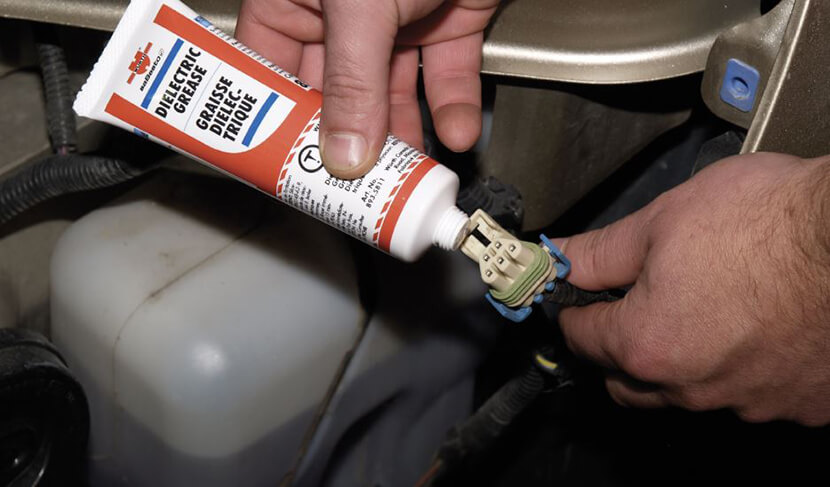

1. На контакты: нанесите тонкий, равномерный слой диэлектрической смазки на все металлические контактные поверхности (штырьки вилки и гнезда розетки) с помощью ватной палочки или кисточки. Ваша цель – заполнить микронеровности, вытеснить воздух и влагу, создать защитный барьер. Не должно быть излишков, которые могут мешать соединению!
2. На уплотнительные кольца (если есть): нанесите тонкий слой смазки на резиновые уплотнительные кольца разъема. Это сохранит их эластичность и улучшит герметичность.
3. На корпус (опционально, для старых/поврежденных разъемов): нанесите тонкий слой по периметру стыка корпусов (но не на пути контактов!).
Этап 4. Сборка
1. Аккуратно соедините разъем, убедившись, что он защелкнулся полностью и правильно. Вы должны услышать четкий щелчок фиксаторов.
2. Проверьте фиксацию: убедитесь, что все защелки застегнуты.
Этап 5. Дополнительная герметизация (для максимальной защиты или поврежденных разъемов)
1. Термоусадка с клеем:
1) отрежьте кусок трубки достаточной длины, чтобы закрыть стык разъема и захватить часть жгута с каждой стороны – минимум 1-2 см;
2) наденьте трубку на разъем;
3) равномерно прогрейте термофеном (не открытым пламенем!) до полной усадки и вытекания клея по краям.
2. Герметик – только для опытных(!):
1) тщательно обезжирьте зону вокруг стыка разъема;
2) приготовьте герметик строго по инструкции;
3) аккуратно нанесите состав так, чтобы он герметично обволакивал стык разъема и вводы проводов, но не затекал внутрь на контакты. Формируйте каплю;
4) дайте полностью затвердеть согласно инструкции.
Принимая меры по защите разъемов вашего электромобиля или гибрида от коррозии, придерживайтесь определенной периодичности:
- базовый осмотр – каждые 10 000 км или 1 раз в год (весной, после зимы) – визуальная проверка состояния разъемов (корпуса, наличие подтеков электролита/масла рядом), надежности крепления, отсутствия видимых повреждений;
- профилактическая обработка (диэлектрическая смазка) – каждые 2 года или после:
• глубокого форсирования водных преград (даже если авто «умеет плавать»);
• интенсивной мойки двигателя/низа кузова под давлением (хотя это не рекомендуется для EV/Hybrid!);
• длительной стоянки во влажной/агрессивной среде (например, у моря);
• обнаружения первых признаков окисления на любых разъемах;
- глубокая диагностика/герметизация – при появлении глюков электросистем, ошибок на приборной панели, снижении запаса хода (для EV). Эти симптомы требуют немедленного обращения к специалистам!
Отдельно остановимся на слабых местах бюджетных (часто удешевленных) моделей EV/PHEV. Это могут быть:
• более простые (менее ребристые, из менее стойкого пластика) корпуса разъемов;
• отсутствие или некачественные уплотнительные кольца внутри разъемов;
• более тонкое или менее стойкое покрытие на контактах;
• менее надежная фиксация жгутов, приводящая к большему напряжению на разъемах.
На таких автомобилях герметизация с помощью диэлектрической смазки становится первоочередной и более частой процедурой. Экономия на ней недопустима.
Коррозия разъемов в электромобиле или гибриде – это не просто глюк подогрева сиденья. Это риск отказа критичных систем, возгорания и астрономических счетов за ремонт. Регулярная обработка диэлектрической смазкой – это самый эффективный, относительно простой и недорогой способ предотвратить катастрофу. Принимая во внимание удешевление производства, а также эксплуатацию автомобиля в условиях воздействия агрессивной внешней среды, забота о надежности электрических соединений все больше ложится на плечи владельца.
Не ждите, пока на приборной загорится «ёлочка» ошибок или запахнет гарью. Запланируйте день для осмотра и профилактической обработки разъемов вашего электромобиля или гибрида. Купите тюбик качественной диэлектрической смазки – это самая важная инвестиция в его здоровье после зарядного кабеля. Если сомневаетесь в своих силах – обратитесь в квалифицированный автосервис, специализирующийся на электротранспорте. Безопасность и надежность того стоят.
